GKI 1.0 Kernel 5.4 Bring-up 筆記
前言
近期正在 bring-up 一台 SM8350（lahaina）裝置，也就是 Snapdragon Insiders Phone。
原本 kernel bring-up 一直是我的罩門，但這次居然無師自通……所以趁我還有印象，趕快把筆記寫下來 XD
環境與工具鏈
我這次直接在 LineageOS 18.1 的 ROM source 環境下準備，原始碼可以只同步 depth=1，也可以完整同步。
主機環境使用 Ubuntu 22.04.5 LTS x86_64。
確認 Kernel 基線
這次參考的 kernel source 有三份：

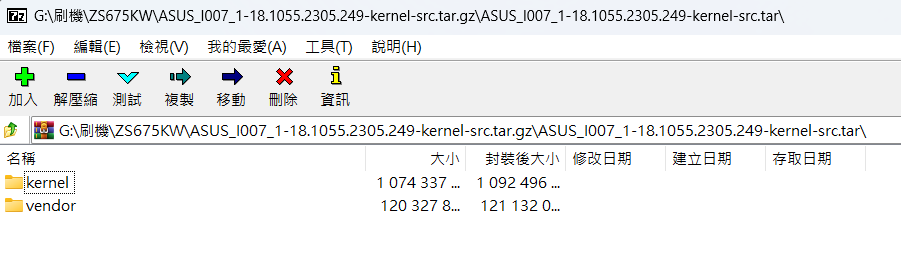

- ASUS 提供的 open-source kernel package
- Qualcomm CLO（CAF）
- LineageOS/android_kernel_asus_sm8350 lineage-18.1

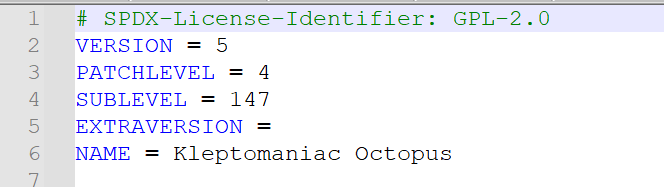

首先，可以從 kernel tree 的 Makefile 看出目前的 kernel 版本是 5.4.147。

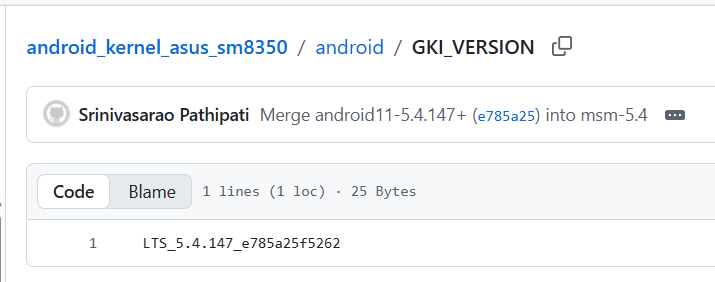

接著查看 kernel tree 下的 android/GKI_VERSION，找出 kernel version 後方的 hash value。
先用 kernel version 到 Telegram Channel：CAF Release 或 Telegram Channel：CLO Release 尋找大致的 tag 範圍，再選擇 Vendor Manifest，對照 kernel/msm-5.4 repo 的 commit hash（revision）。
以我的例子來說，最後找到的 tag 是 LA.UM.9.14.r1-18600-LAHAINA.0。CAF 已經遷移到 CLO，但 CLO 沒有保留 18600，只剩 18400 與 18900，所以我只好到 Wayback Machine 碰碰運氣。運氣還不錯，最後有找到對應的 LA.UM.9.14.r1-18600-LAHAINA.0.xml。
合併 Qualcomm 模組
找到 OEM kernel 所基於的 base kernel tag 之後，先合併 Qualcomm techpack 與 vendor_dlkm 需要的模組。
這邊使用 git subtree 進行合併。5.4 kernel 也是最後一個大版本可以使用獨立樹編譯的方案；從 5.10（Qualcomm 平台為 SM8450／SM8475）開始就是 GKI 2.0，無法再用同樣的方式處理。
指令格式如下：
git subtree add/pull --prefix=<subtree path> <repo URL> <tag / branch / commit hash>
每個 hash 一樣從 Vendor Manifest 裡的 revision 尋找。
1
2
3
4
5
6
7
8
9
10
git subtree add --prefix=drivers/staging/qcacld-3.0 https://git.codelinaro.org/clo/la/platform/vendor/qcom-opensource/wlan/qcacld-3.0 375e1427d7cef0d4559fc23437e9aede0d012c0c
git subtree add --prefix=drivers/staging/qca-wifi-host-cmn https://git.codelinaro.org/clo/la/platform/vendor/qcom-opensource/wlan/qca-wifi-host-cmn 0284b04846627ff817d30f1845367369c5a7546d
git subtree add --prefix=drivers/staging/fw-api https://git.codelinaro.org/clo/la/platform/vendor/qcom-opensource/wlan/fw-api 6024f778d21e2943bbaa6a3cdc0e93f2325d29b7
git subtree add --prefix=techpack/video https://git.codelinaro.org/clo/la/platform/vendor/opensource/video-driver 66d44ae87e787c17a9e57a2649240fff6c9450f2
git subtree add --prefix=techpack/display https://git.codelinaro.org/clo/la/platform/vendor/opensource/display-drivers 33194b0322cf7dbc69e4e9595dc5c238088ad478
git subtree add --prefix=techpack/dataipa https://git.codelinaro.org/clo/la/platform/vendor/opensource/dataipa a1ac1922bc79f2a28b88447630cd6d6b96edac39
git subtree add --prefix=techpack/camera https://git.codelinaro.org/clo/la/platform/vendor/opensource/camera-kernel 945d74685ef27aecbda23f7919f04e025c7055c5
git subtree add --prefix=techpack/audio https://git.codelinaro.org/clo/la/platform/vendor/opensource/audio-kernel e00ea8c677818f9a1bea3567c4aabc8e3768cf25
git subtree add --prefix=techpack/datarmnet https://git.codelinaro.org/clo/la/platform/vendor/qcom/opensource/datarmnet 90c79e7045113de2e1d4011fe7c1a34c27d5913e
git subtree add --prefix=techpack/datarmnet-ext https://git.codelinaro.org/clo/la/platform/vendor/qcom/opensource/datarmnet-ext b622a4d5e63466e2a3810c5f9045a8b8559dbe81

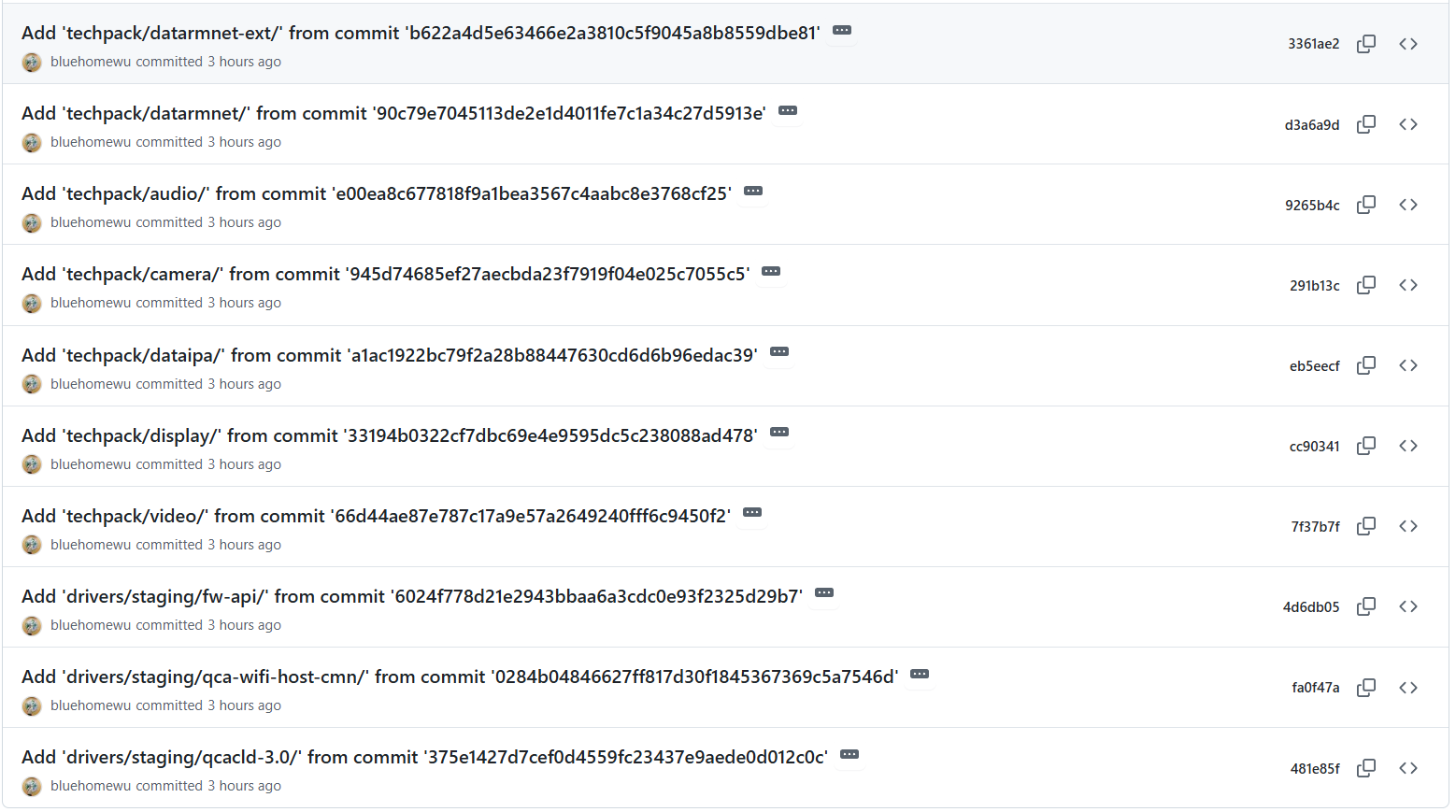

範例可以參考 android_kernel_asus_sm8350 的 subtree commits。
更新 Subtree
之後需要更新 subtree 時，可以使用下面這組指令：
1
2
3
4
5
6
7
8
9
10
git subtree pull --prefix=drivers/staging/qcacld-3.0 https://git.codelinaro.org/clo/la/platform/vendor/qcom-opensource/wlan/qcacld-3.0 375e1427d7cef0d4559fc23437e9aede0d012c0c
git subtree pull --prefix=drivers/staging/qca-wifi-host-cmn https://git.codelinaro.org/clo/la/platform/vendor/qcom-opensource/wlan/qca-wifi-host-cmn 0284b04846627ff817d30f1845367369c5a7546d
git subtree pull --prefix=drivers/staging/fw-api https://git.codelinaro.org/clo/la/platform/vendor/qcom-opensource/wlan/fw-api 6024f778d21e2943bbaa6a3cdc0e93f2325d29b7
git subtree pull --prefix=techpack/video https://git.codelinaro.org/clo/la/platform/vendor/opensource/video-driver 66d44ae87e787c17a9e57a2649240fff6c9450f2
git subtree pull --prefix=techpack/display https://git.codelinaro.org/clo/la/platform/vendor/opensource/display-drivers 33194b0322cf7dbc69e4e9595dc5c238088ad478
git subtree pull --prefix=techpack/dataipa https://git.codelinaro.org/clo/la/platform/vendor/opensource/dataipa a1ac1922bc79f2a28b88447630cd6d6b96edac39
git subtree pull --prefix=techpack/camera https://git.codelinaro.org/clo/la/platform/vendor/opensource/camera-kernel 945d74685ef27aecbda23f7919f04e025c7055c5
git subtree pull --prefix=techpack/audio https://git.codelinaro.org/clo/la/platform/vendor/opensource/audio-kernel e00ea8c677818f9a1bea3567c4aabc8e3768cf25
git subtree pull --prefix=techpack/datarmnet https://git.codelinaro.org/clo/la/platform/vendor/qcom/opensource/datarmnet 90c79e7045113de2e1d4011fe7c1a34c27d5913e
git subtree pull --prefix=techpack/datarmnet-ext https://git.codelinaro.org/clo/la/platform/vendor/qcom/opensource/datarmnet-ext b622a4d5e63466e2a3810c5f9045a8b8559dbe81
匯入 ASUS OEM 改動
完成 Qualcomm 模組的匯入之後，就可以開始套用 OEM 改動。我這邊參考 LineageOS/android_kernel_asus_sm8350 lineage-18.1 的 commits 逐一修改。
bring-up 的範圍是從 bdbba44aa7844342579011f8f155b2ffbd25fd7b 到 c0f842cd451da835ee6d91088d49ac57da01183a。
特別需要注意的是 a13732f3b6d00d3546e5c2e02008cd6b2f5aa7b3：treewide: Import ASUS changes from 18.1055.2305.249。
我使用 rsync 匯入 source，並排除 techpack 資料夾：
1
rsync -av --exclude="techpack" ~/LexarNM790/WorkSpace/asus_i007_stock_kernel_ASUS_I007_1-18.1055.2305.249/kernel/msm-5.4/ ~/LexarNM790/lineage-18.1/kernel/asus/sm8350-workspace/

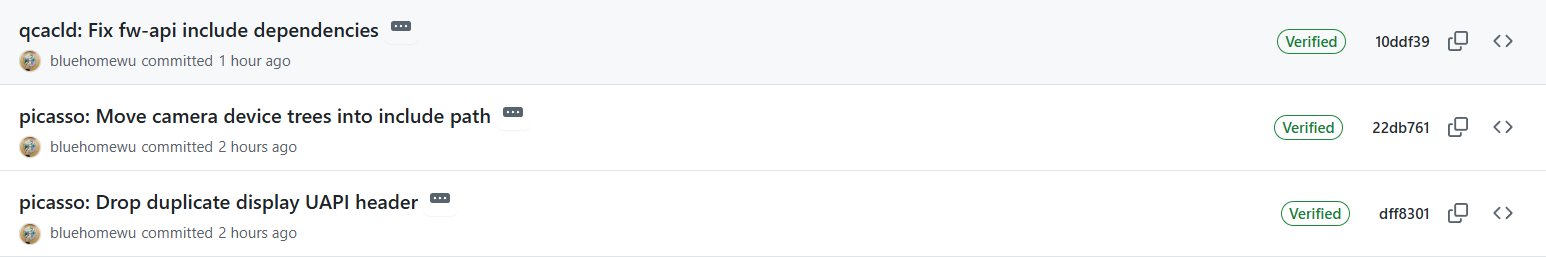

但我現在有一些後悔，因為 ASUS 的部分改動把前面匯入 Qualcomm techpack 的內容蓋回去了，因此後來又補了三個 commits：
- picasso: Drop duplicate display UAPI header
- picasso: Move camera device trees into include path
- qcacld: Fix fw-api include dependencies
匯入 DTS 與 Techpack

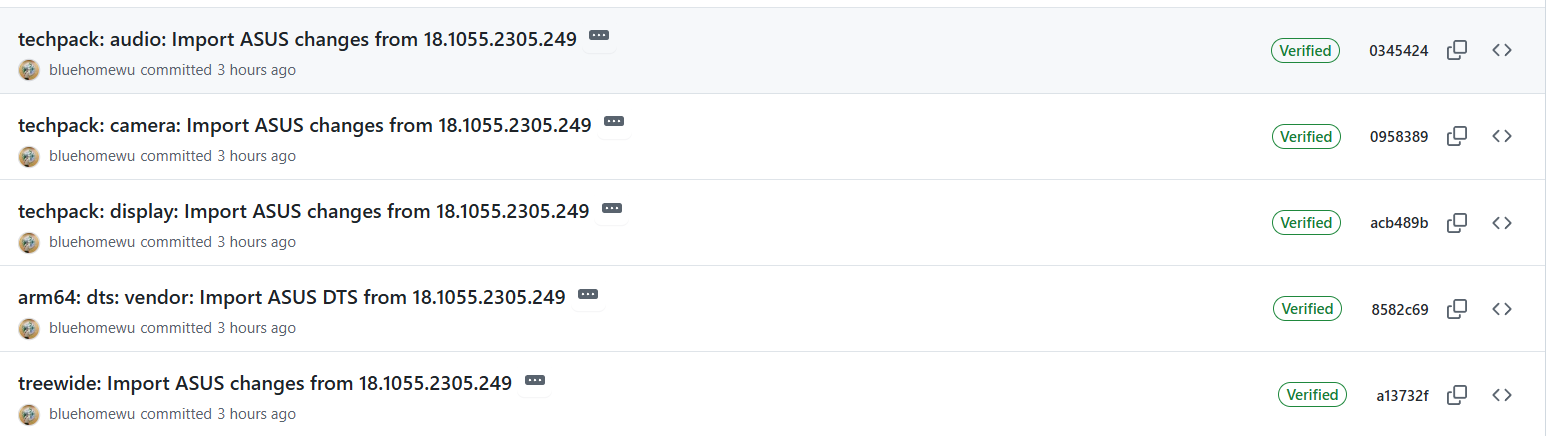

完成 treewide OEM 改動後，接著把 dts/vendor 匯入進來：arm64: dts: vendor: Import ASUS DTS from 18.1055.2305.249。
DTS 完成之後，剩下的 techpack OEM 改動也要匯入。techpack 的部分我全部直接覆蓋；如果遇到 OEM 沒有修改的部分，就先忽略。
後面剩下的，就是 bring-up 過程中還需要補上的 commits。
總結
這次的 kernel bring-up，讓我更理解 kernel 是怎麼編譯的，以及整個 workflow 是如何接續調用的。
接下來還有 GKI 2.0 的裝置要 bring-up……又是痛苦地獄了。
